Technikai Specifikációk - Intel M50CYP1UR212 1U rack szerver

Méretek (magasság x szél. x hossz.)	- rackbe szerelhető, 1U magas - 1.7" x 17.2" x 30.7" - 43mm x 438mm x 781mm
CPU	- Dupla Socket-P4 LGA4189 - 3. generációs Intel® Xeon® Scalable processzorok támogatása - Maximális TDP 205 W-ig - UPI-kapcsolatok: akár három 11,2 GT/s sebességgel (Platinum és Gold CPU-k) vagy akár kettő 10,4 GT/s sebességgel (Silver CPU-k) Megjegyzés: A támogatott 3. generációs Intel® Xeon® Scalable processzor SKU-k nem végződhetnek (H), (L), (U) vagy (Q) betűvel. Minden más processzor SKU-k támogatottak.
Chipkészlet	- Intel® C621A
Memória	- 32x DIMM foglalat - 16 DIMM-hely processzoronként, processzoronként nyolc memóriacsatorna - Csatornánként két DIMM - Támogatja a regisztrált DDR4 (RDIMM), 3DS-RDIMM, terheléscsökkentett DDR4 (LRDIMM), 3DS-LRDIMM - Intel® Optane™ perzisztens memória 200-as sorozat - Memória kapacitás - Processzoronként akár 6 TB (processzor SKU-tól függően) - Memória adatátviteli sebesség - Akár 3200 MT/s egy vagy két DIMM csatornánként (processzor SKU-tól függően) - DDR4 szabványos 1,2V-os feszültség
Riser támogatás	Legfeljebb négy riser kártya egyidejű támogatása, beleértve egy PCIe Interposer riser kártyát, amely támogatja a következőket akár három PCIe bővítőkártya támogatása. Az alábbi leírásban HL = Half Length, LP = Low Profile Riser slot #1: - A riser slot #1 támogatja a CPU 0-ról irányított x16 PCIe sávokat - PCIe 4.0 támogatás akár 32 GB/s sebességig A Riser Slot #1 a következő Intel Riser Card opciót támogatja: - Egy PCIe slot Riser kártya, amely támogatja (egy) - LP/HL, egyszélességű slot (x16 elektromos, x16 mechanikus) iPC - CYP1URISER1STD Riser slot #2: - A 2. riser slot támogatja a CPU 1-ből irányított X24 PCIe sávokat - PCIe 4.0 támogatás akár 32 GB/s sebességig A 2-es számú Riser slot a következő Intel Riser Card opciót támogatja: - Egy PCIe slot Riser kártya, amely támogatja (egy) - LP/HL, egyszélességű slot (x16 elektromos, x16 mechanikus) iPC - CYP1URISER2STD - NVMe Riser kártya, amely támogatja (egy) - LP/HL, egy szélességű slot (x16 elektromos, x16 mechanikus) + (egy) -x8 PCIe NVMe SlimSAS csatlakozót újbóli időzítéssel. Tartalmazza az iPC - CYP1URISER2KIT PCIe Interposer Riser Slot (PCIe NVMe riser kártya szükséges a Riser Slot #2-ben) - A PCIe Interposer Riser Slot támogatja a PCIe interposer riser kártyát, mint kiegészítő opciót. Ez a kártya egy PCIe kiegészítő kártyát támogat (x8 elektromos, x8 mechanikus). A PCIe interposer riser kártya csak akkor használható, ha a 2. riser slotban lévő PCIe NVMe riser kártyához van csatlakoztatva. Az interposer kártya PCIe x8 adatsávokat használ, amelyeket a PCIe NVMe riser kártya PCIe SlimSAS csatlakozójáról irányítanak. Az Intel tartozékkészlet tartalmazza a PCIe interposer riser kártyát, a PCIe NVMe riser kártyát és a PCIe interposer kábel. iPC - CYP1URISER2KIT Riser slot #3: - A riser slot #3 támogatja a CPU 1-től irányított x16 PCIe* sávokat - PCIe 4.0 támogatás akár 32 GB/s sebességig A 3. sorompóhely a következő Intel Riser Card opciót támogatja: - NVMe riser kártya, amely támogatja (kettő) - PCIe NVMe SlimSAS csatlakozók iPC - CYPRISER3RTM Figyelem: A Riser Slot #3 nem támogatja az add-In kártyákat.
Open Compute Project (OCP) adaptertámogatás	A fedélzeti x16 PCIe 4.0 OCP 3.0 Mezzanine csatlakozó (Small Form-Factor) a következő Intel tartozékokat támogatja: - Kétportos, RJ45, 10/1 GbE - iPC- X710T2LOCPV3 - Négy portos, SFP+ DA, 4x 10 GbE - iPC- X710DA4OCPV3 - Kettős port, QSFP28 100/50/25/10 GbE - iPC- E810CQDA2OCPV3 - Kettős port, SFP28 25/10 GbE - iPC-E810XXVDA2OCPV3
PCIe NVMe támogatás	- Legfeljebb 10 PCIe NVMe összeköttetés támogatása - Nyolc szerverlap SlimSAS csatlakozó, processzoronként négy - Két M.2 NVMe/SATA csatlakozó - További NVMe-támogatás bizonyos Riser Card opciók révén (lásd Riser Card támogatás) - Intel® Volume Management Device 2.0 (Intel® VMD 2.0) támogatás - Intel® Virtual RAID on CPU 7.5 (Intel® VROC 7.5) támogatás a háromféle VROC-kulcs egyikének használatával. (Intel kiegészítő opcióként kapható)
SATA	- 10 x SATA III port (6 Gb/s, 3 Gb/s és 1,5 Gb/s átviteli sebességek támogatása) - Két M.2 csatlakozó - SATA / PCIe - Két 4 portos Mini-SAS HD (SFF-8643) csatlakozó
USB	- Három USB 3.0 csatlakozó a hátlapon - Egy USB 3.0 és egy USB 2.0 csatlakozó az előlapon - Egy USB 2.0 belső A-típusú csatlakozó
Soros	- Egy külső RJ-45 soros port A csatlakozó a hátlapon - Egy belső DH-10 soros port B fejléc az opcionális elülső vagy hátsó soros port támogatásához. A port a következő a DTK pinout specifikációkat
Videó	- Integrált 2D videovezérlő - 128 MB DDR4 videomemória - Egy VGA DB-15 külső csatlakozó a hátoldalon
Kiszolgáló kezelése	- Integrált alaplapkezelő vezérlő - Intelligens platformkezelő interfész (IPMI) 2.0 kompatibilis - Redfish* kompatibilis - Az Intel® Data Center Manager (DCM) támogatása - Az Intel® Server Debug and Provisioning Tool (SDPTool) támogatása - Dedikált RJ45 1 GbE menedzsment port - Fényvezérelt diagnosztika
Biztonsági támogatás	- Intel® Platform Firmware Resilience (Intel® PFR) technológia I2C interfésszel - Intel® Software Guard Extensions (Intel® SGX) - Intel® CBnT - Konvergens Intel® Boot Guard és megbízható végrehajtás technológia (Intel® TXT) - Intel® Teljes memóriatitkosítás (Intel® TME) - Megbízható platformmodul 2.0 - iPC J33567-151 (kiegészítő opció)
Meghajtó rekeszek	- 12x 2,5" SATA/SAS/NVMe* üzem közben is cserélhető Hot-Swap meghajtókeret
Tápegység	A kiszolgálórendszerbe legfeljebb két tápegységmodul telepíthető, amelyek a következő teljesítményt támogatják konfigurációkat: 1+0 nem redundáns, 1+1 redundáns tápellátás és 2+0 kombinált tápellátás - 1300 W-os vagy 1600 W-os 80 Plus Titanium hatékonyságú cserélhető tápegységmodul
Rendszer ventilátorok	- Nyolc menedzselt 40 mm-es, forró cserére képes rendszerventilátor - Integrált ventilátorok minden telepített tápegységmodulhoz
BIOS	- UEFI-alapú BIOS (Unified Extensible Firmware Interface) (a rendszerindítás legacy módban nem támogatott)

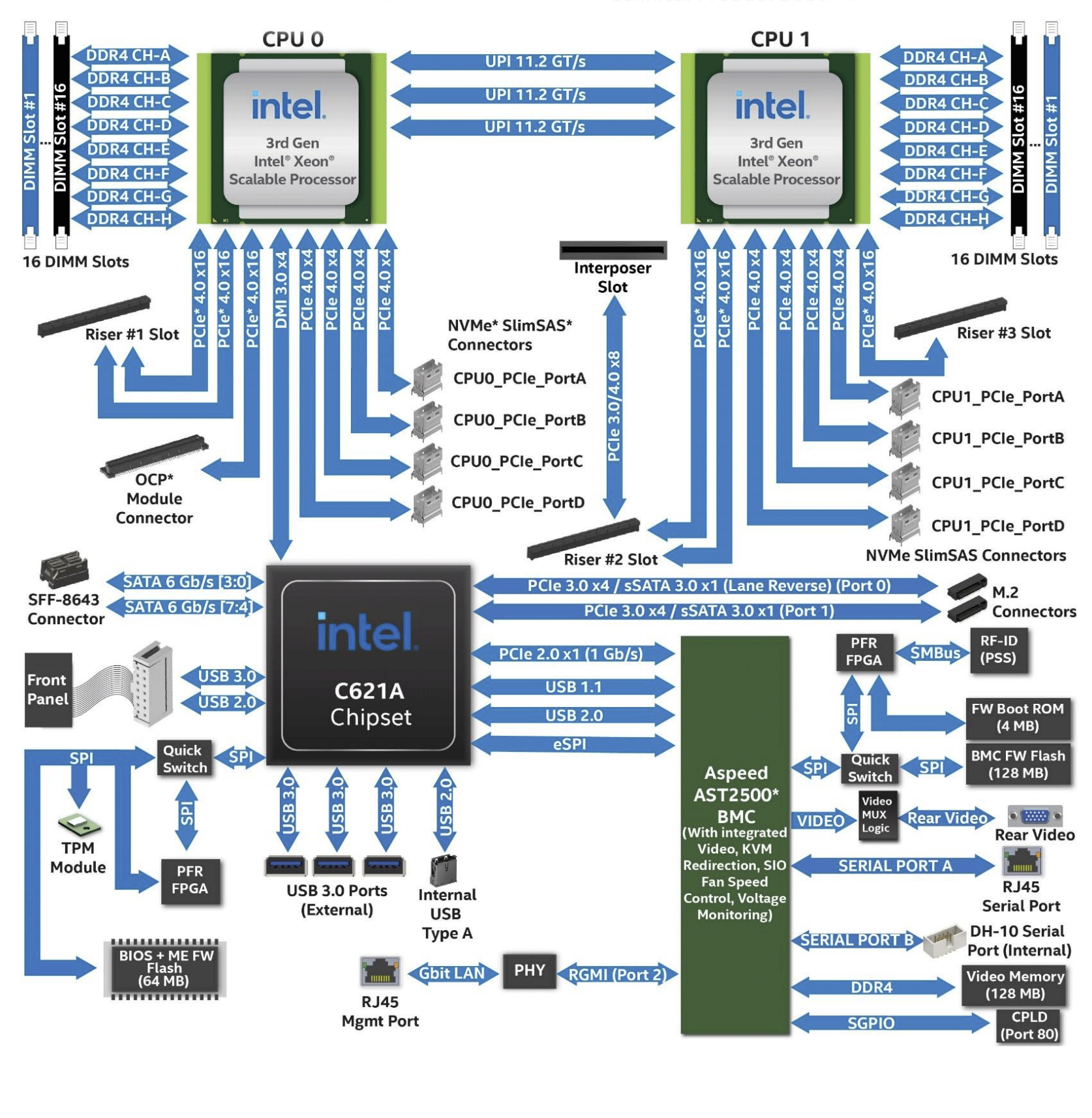

Blokkdiagram
